操作机焊接系列

概述

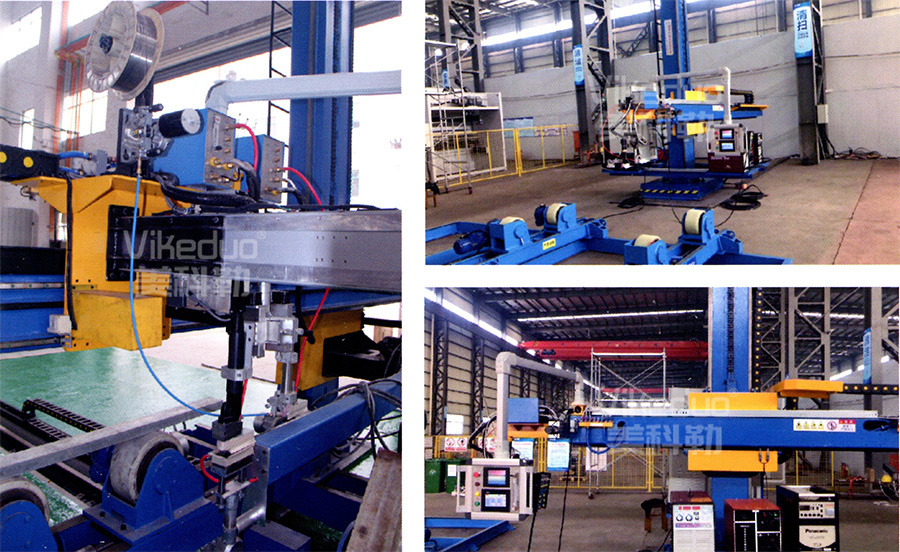

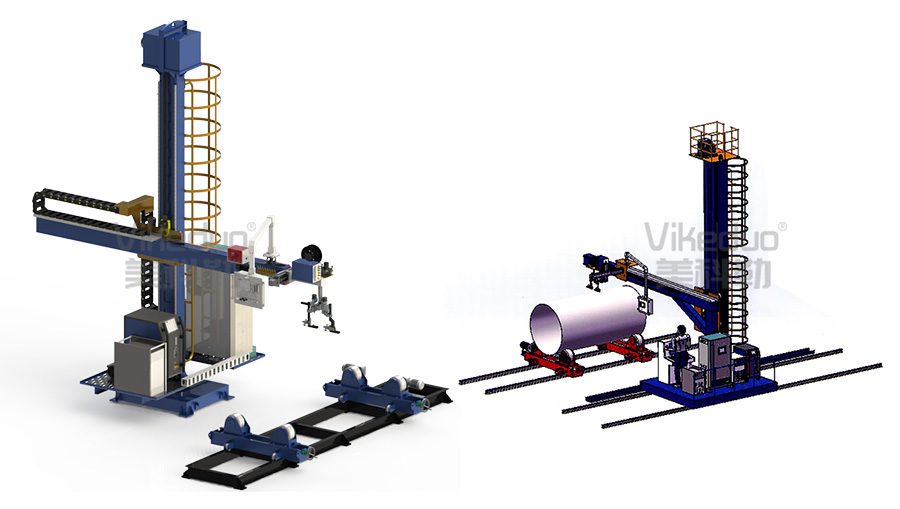

操作架焊接系列工装是锅炉,压力容器,管道,化工行业和金属结构件自动焊接的主要装备之一,可与滚轮架,变位机,头尾架,翻转机等配套构成自动焊接系统,可用于各种压力容器筒体或大直径管道内外纵环缝焊接,球型封头拼缝焊接,筒体及封头内壁的焊接,封头开孔加强区的堆焊等场合,可配备TIG,MIG/MAG,PAW,SAW等焊接工艺方法。整套设备结构合理焊接过程可靠高效,全部控制过程采用触摸屏及plc控制。

工艺特点

● 模块化设计,可根据用户要求快速方便地组合成所需的焊接系统;
● 适合于各类型工厂的纵缝,环缝工件的焊接;

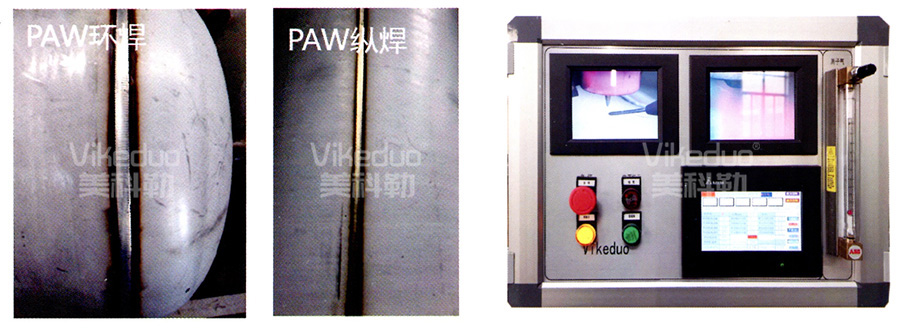

● 根据工件的结构要求,可选择TIG ,MIG/MAG,PAW,SAW等焊接工艺方法;
● 适合于TIG、MIG.PAW,SAW等多种焊接工艺方法;
● 可焊接碳钢,不锈钢,钛合金,铝合金等材质;
● 可根据用户工件的结构要求进行专用装备的定制。

技术参数

型 号 LHC2020 LHC3030 LHC4040 LHC5050 LHC6000
横梁垂直行程(mm) 2000 3000 4000 5000 6000
横梁水平行程(mm) 2000 3000 4000 5000 6000
横梁垂直移动速度(mm/min) 1000 1000 1000 1000 1000
横梁水平移动速度(mm/min) 110-1100 110-1100 110-1100 110-1100 110-1100
立柱回转角度(°) ±180° ±180° ±180° ±180° ±180°
立柱回转方式 电动/手动/固定(可选)
台车移动方式 电动/手动(可选)
台车移动速度(mm/min) 2000-4000(可选)
备注:横梁升降行程和横梁伸缩行程可根据用户产品的要求进行定制
